Envío gratis para compras superiores a $34.990 por todo Santiago de Chile

Adhesivo Cianocrilato Negro Para Caucho y Plastico 30 grs Va 30 Black

$28.850
12603030
+
-
Solo quedan 100 unidades de este producto
ES_TDS__VA_30_Black_Adhesivo_de_cianoacrilato.pdf
Debido al endurecimiento con elasticidad residual, WEICON Contact VA 30 Black es apto especialmente para condiciones climáticas cambiantes. Es resistente incluso a de la humedad durante largo tiempo. VA 30 Black es ideal para pegar diversos materiales de caucho, tales como caucho macizo o caucho celular, plásticos así como para las uniones metal/ plástico. WEICON Contact VA 30 Black puede aplicarse en los más diversos campos de la industria.

WEICON Contact VA 30 Black puede aplicarse en los más diversos campos de la industria.

  • Adhesivo de cianoacrilato para requerimientos especiales|Viscosidad media, endurecimiento lento|Carga de goma, resistente a altas temperaturas

Preparación de la Superficie Para obtener una perfecta adherencia es necesario que las superficies a unir estén limpias y secas (limpiar y desengrasar con el Limpiador de Superficies WEICON). Las superficies lisas deben ser lijadas mecánicamente. Para obtener una mejor adhesión en los plásticos difíciles a pegar (ej. PE, PP, POM, PTFE), elastómeros termoplásticos y siliconas, se puede aplicar el WEICON CA Primer en la superficie.

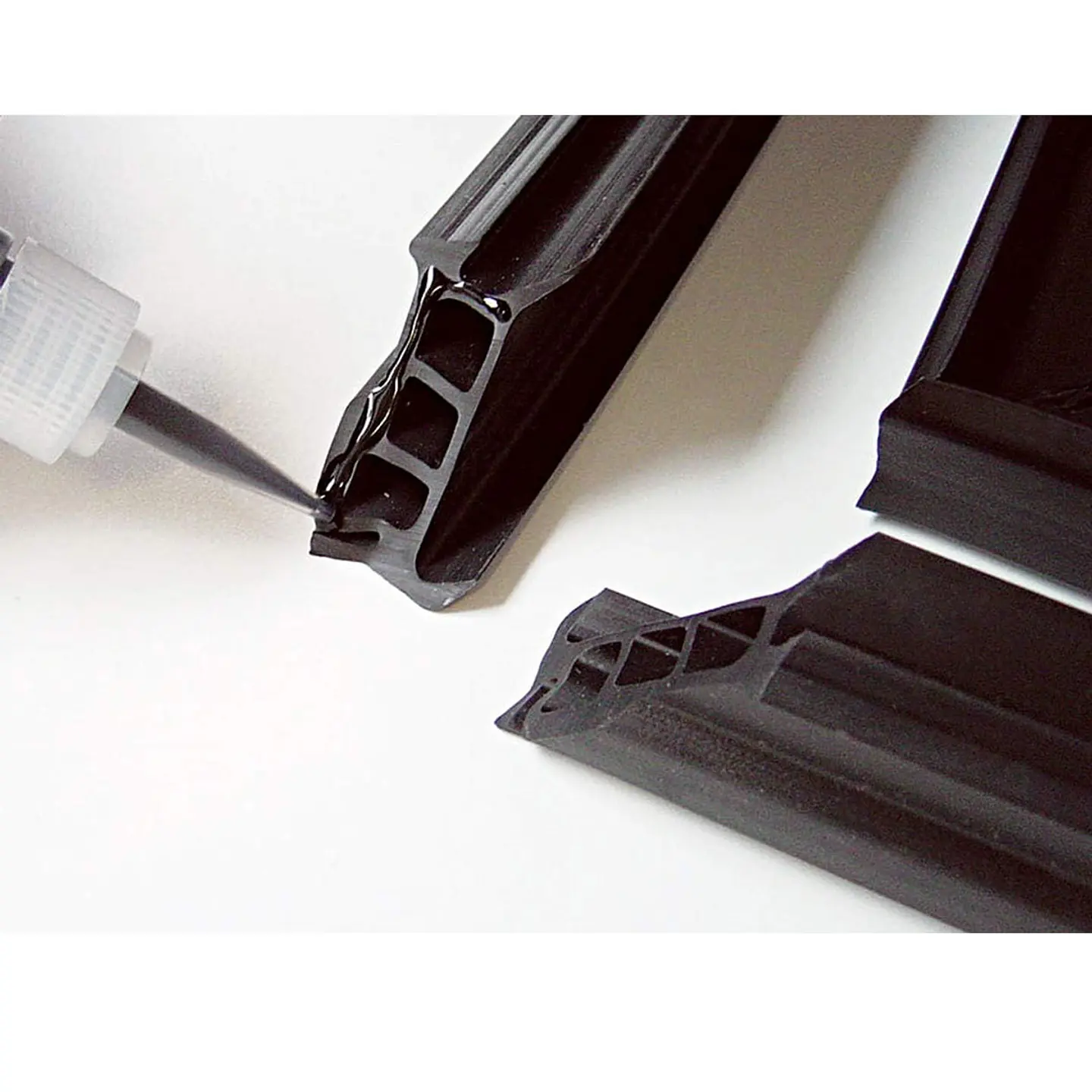

Procesamiento - El WEICON Contact Adhesivo de Cianoacrilato se aplica en una sola cara de las superficies a unir. - Para asegurar un secado completo, el grosor de la capa del adhesivo debe ser entre min. 0,05 mm y max. 0,2 mm (dependiendo del tipo). - En uniones de grandes superficies, el WEICON Contact Adhesivo de Cianoacrilato debe ser aplicado en puntos para evitar tensiones internas. - El WEICON Contact Adhesivo de Cianoacrilato es muy económico. Una gota es suficiente para una superficie de aprox. 3 a 5 cm². - Las partes a unir deben pegarse a una humedad relativa del aire entre 40% a 80%. Si la humedad es menor que un 40%, el endurecimiento se retarda considerablemente o no tiene lugar. Si la humedad es mayor que un 80% o si se trata de sustratos muy básicos (por ejemplo, vidrios) existe peligro de un endurecimiento de choque. Determinados materiales presentan en estos casos una reducción de fuerza debido a las tensiones en la capa de adherencia de 10% hasta 15%. - Las superficies de reacción básica aceleran el endurecimiento, las superficies de reacción ácida retardan y, en casos extremos, pueden suprimir completamente la polimerización.

FICHA TÉCNICA

    • Base Éster: etílico
    • Color: negro
    • Consistencia: negro
    • Viscosidad: 250 - 300 mPa·s
    • Holgura máxima: 0,2 mm
    • Adhesión inicial en aluminio: 5 - 10 seg.
    • Adhesión inicial en goma NBR: 5 - 10 seg.
    • Adhesión inicial en PVC rígido: 30 - 120 seg.
    • Fuerza final (100 % de la resistencia): 24 horas
    • Acero arenado DIN EN 1465: 22 N/mm²
    • Aluminio arenado DIN EN 1465: 18 N/mm²
    • PVC rígido DIN EN 1465: 14 N/mm²
    • ABS DIN EN 1465: 11 N/mm²
    • NBR DIN EN 1465: > 8 N/mm²
    • Resistencia a la temperatura: -55 hasta +140 / temperatura de reblandecimiento +160
