Masilla Reparadora Multiproposito 57 Grs Grado Alimenticio

El todoterreno para reparaciones rápidas, permanentes, elásticas y sin encogimiento en casi todas las superficies.

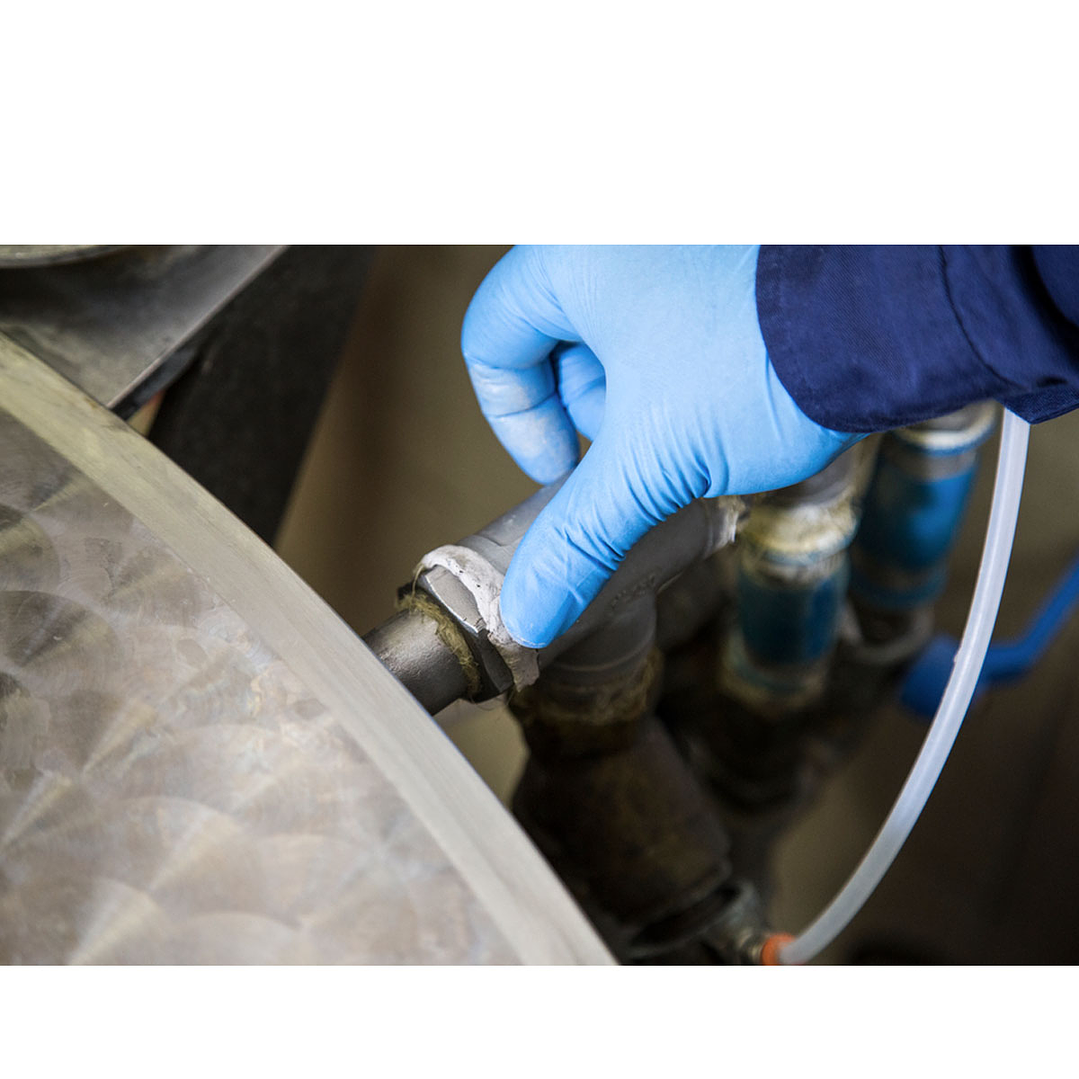

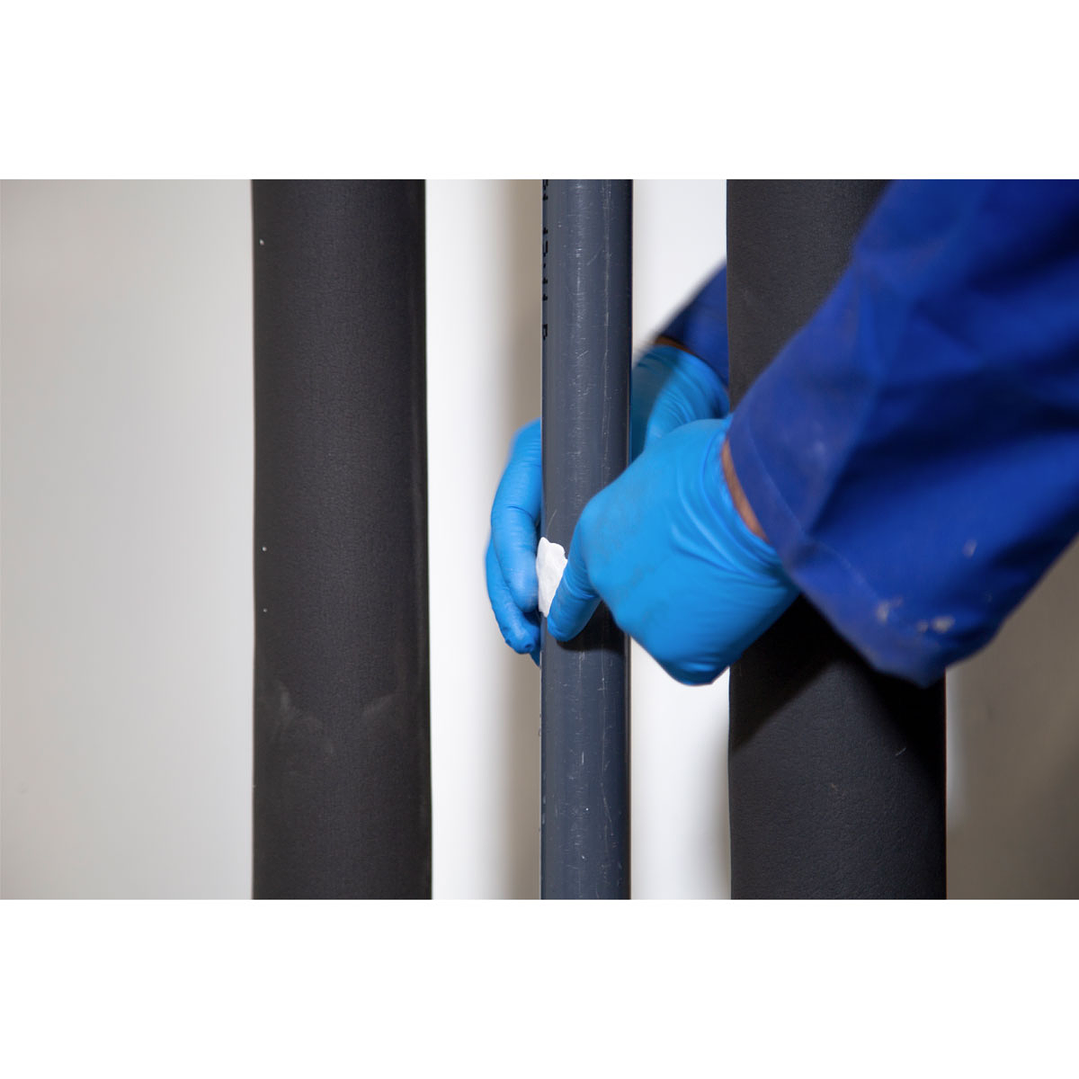

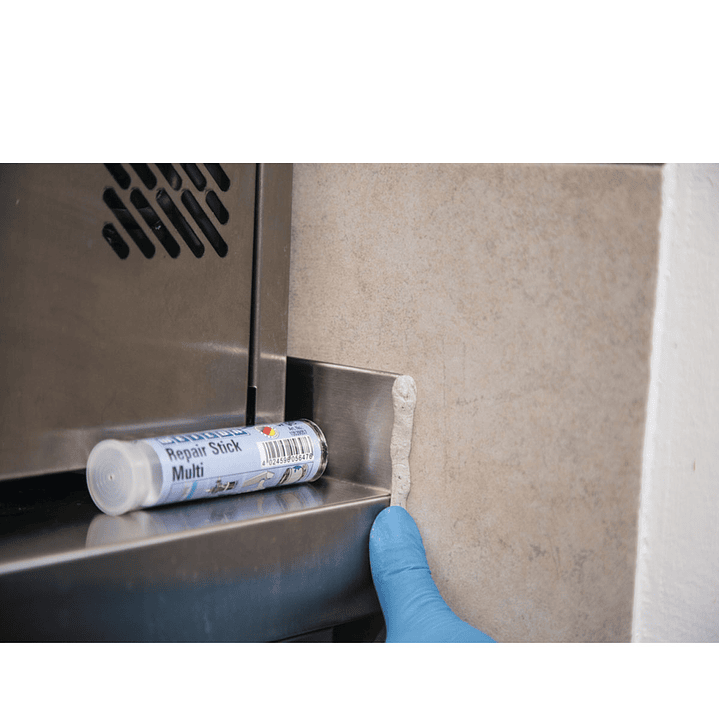

La Masilla Reparadora Multi rellena y cierra grietas, agujeros, defectos y fugas. Puede ser utilizado en metal, madera, piedra, cerámica, plástico y muchos otros materiales. Debido a su aplicabilidad universal, WEICON Masilla Reparadora Multi es adecuado para una amplia gama de aplicaciones tanto en la industria como en el ámbito de bricolaje.

• Secado rápido, con carga mineral
• Certificado NSF
• Resistente a altas temperaturas -25°C (-13°F) +120°C (+248°F)

PREPARACION DE LA SUPERFICIE

• Para obtener una perfecta adherencia es necesario que las superficies a unir estén limpias y secas (por ejemplo, limpiar y desengrasar con el Limpiador de Superficies WEICON).

PROCESAMIENTO

• Las Masillas Reparadoras WEICON pueden rellenar en cada operación holguras de un máx. de 15 mm. El tiempo de manipulación especificado se refiere a una preparación de 25 g de material a la temperatura ambiental. Si la cantidad de material preparado es mayor, el endurecimiento es más rápido debido al típico calor de reacción de resinas epoxi (reacción exotérmica). Las temperaturas altas reducen también el tiempo de manipulación y endurecimiento. (Regla general: cada aumento de +10°C sobre la temperatura ambiental reduce a la mitad el tiempo de manipulación y endurecimiento). Las temperaturas bajo +16°C prolongan considerablemente el tiempo de aplicación y endurecimiento. A partir de +5°C aproximadamente ya no tiene lugar reacción alguna.

FICHA TECNICA

• Base: Resina epoxi con carga mineral
• Consistencia: Pastoso
• Mezcla: (peso) % resina/endurecedor 1:1
• Color: después del secado blanco
• Densidad: de la mezcla 1,9 g/cm³
• Holgura: máxima 15 mm
• Resistencia a la temperatura: +10 hasta +40 °C
• Temperatura del secado: +10 hasta +40 °C
• Tiempo de manipulación con 25g de mezcla y a +20°C: 4 min.
• Sólido a mano (35% de la fuerza final) después: 15 min.
• Resistencia mecánica (50% de la fuerza final) después de: 60 min.
• Dureza final (100% de la fuerza) después de: 24 h
• Resistencia a la compresión (DIN 53281-83): 40 N/mm²
• Resistencia media a la tracción y al cizallamiento después de 7 días a +20°C según DIN EN 1465: Acero arenado: 6,5 N/mm²
• Dureza Shore D: 70
