Resina Epoxi Submarina 0,5 Kg Weicon UW

WEICON UW es un sistema de resina epoxi de 2 componentes con curado rápido. Es adecuado para trabajos de reparación y de retoque, por ejemplo, en tuberías, bombas, tanques y recipientes. Debido a su formulación especial, WEICON UW ofrece muy buena adhesión incluso cuando se adhiere bajo el agua. Por lo tanto, puede aplicarse en el completo sector de navegación marítima y de aguas interiores, en los sistemas de alcantarillado así como para todo proceso en que el problema principal de adherencia es la humedad.

• Pastoso | con relleno mineral | se adhiere a superficies húmedas y mojadas

APLICACIÓN

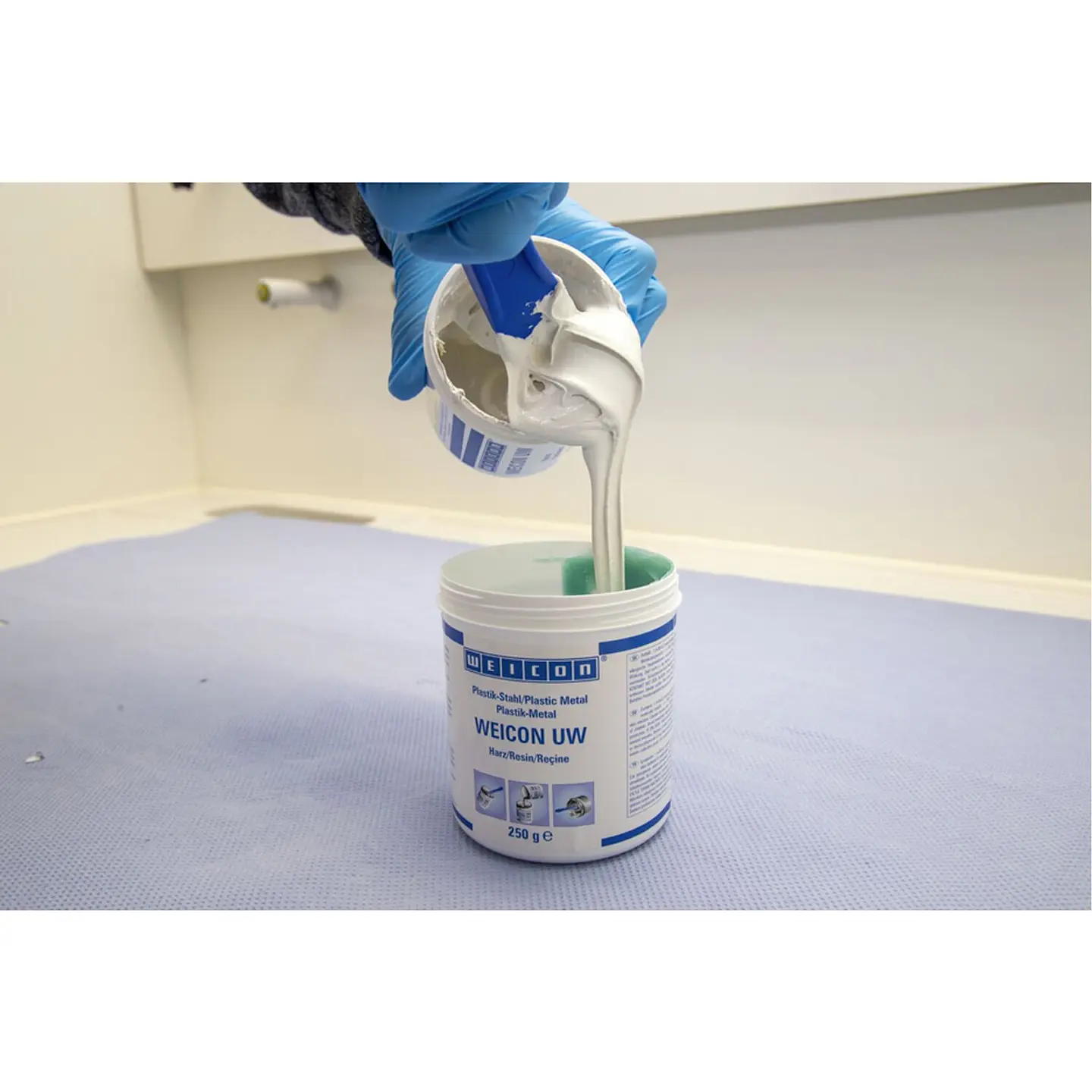

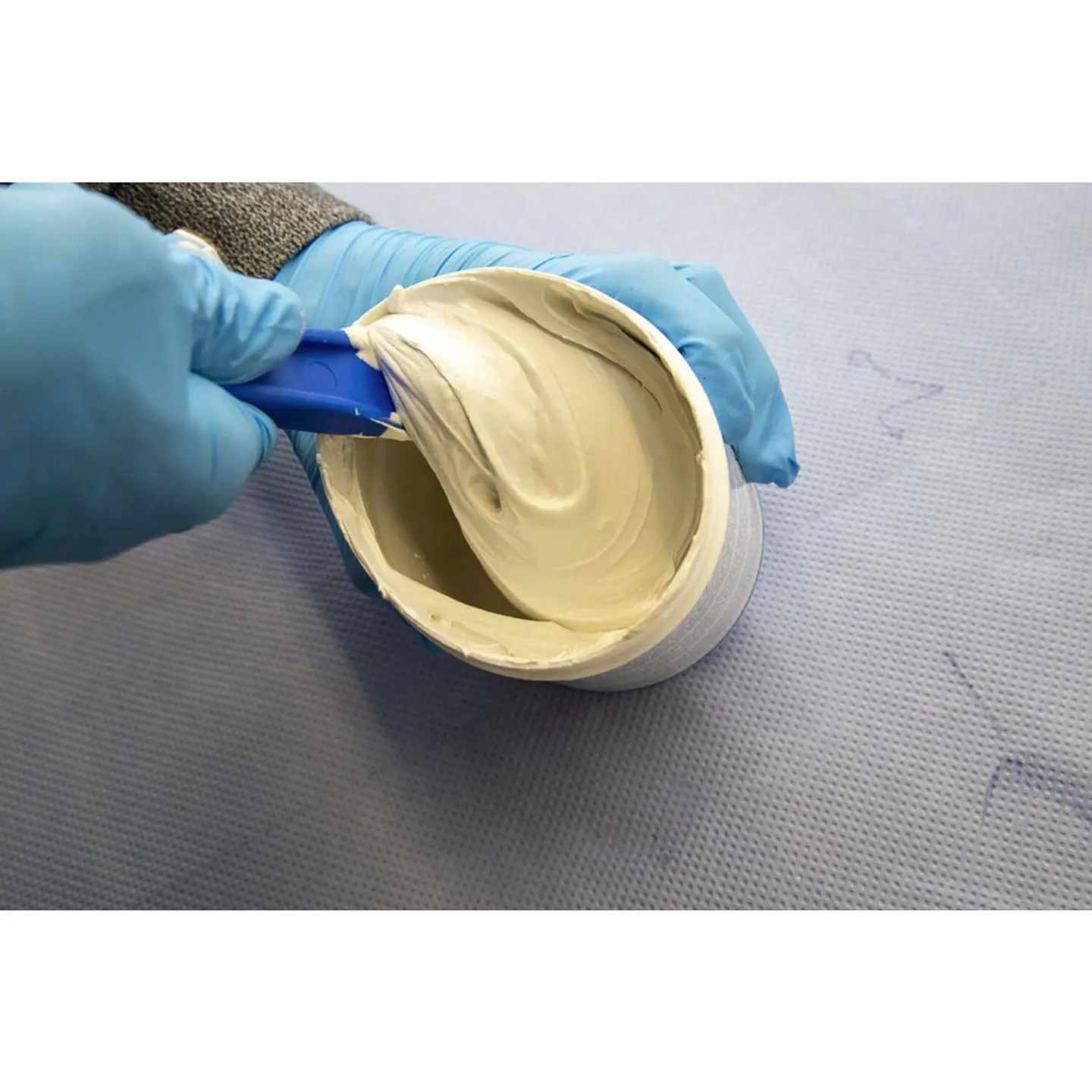

Para el procesamiento recomendamos una temperatura ambiente de 20°C (68°F) a menos del 85% de humedad relativa. La mayor fuerza adhesiva se consigue cuando las piezas a procesar se calientan a >35°C (>95°F) antes de la aplicación. Utilice la Espátula de contorno Flexy WEICON UW para extender una fina capa previa para trabajar intensamente en la superficie en un patrón de capa cruzada para lograr la máxima adhesión. Con la ayuda de esta técnica, la resina epoxi penetra bien en todas las grietas y profundidades de rugosidad. A continuación, se puede realizar directamente la aplicación posterior hasta el espesor de capa deseado. Garantiza una aplicación uniforme y sin burbujas de aire. Para rellenar grandes huecos o agujeros, se debe utilizar fibra de vidrio, metal expandido u otros materiales de fijación mecánica. Por último, la superficie se puede alisar muy fácilmente con la ayuda de una lámina de PE y un rodillo de goma.

FICHA TECNICA

• Base Epoxi
• Materiales de carga mineral
• Consistencia Pastoso
• Color blanco
• Procesamiento Temperatura de procesamiento +15°C hasta +40°C
• Temperatura de los componentes >3 °C above dew point
• Humedad relativa < 85 %
• Relación de mezcla por peso 100:83
• Relación de mezcla por volumen 100:95
• Viscosidad de la mezcla a +25 °C 550.000 mPa·s
• Densidad de la mezcla 1,5 g/cm³
• Consumo Espesor de la capa 1,0 mm 1,5 kg/m²
• Espesor máx. de la capa por operación 10 mm

TIEMPO DE CURADO

• Tiempo de manipulación a 20°C, mezcla de 500 g 30 min.
• Capa adicional después de (35 % de la resistencia) 7 horas
• Mecánicamente resistente después (80 % de la resistencia) 12 horas
• Fuerza final (100 % de la resistencia) 36 horas
• Encogimiento 0,12 %

PROPIEDADES MECÁNICAS DESPUÉS DEL CURADO

• - determinado tras el curado a 24 h RT + 4 h 60 °C
• Resistencia a la tracción DIN EN ISO 527-2 31 MPa
• Alargamiento a la rotura (tracción) DIN EN ISO 527-2 9,0 %
• Módulo E (Tracción) DIN EN ISO 527-2 1800-2000 MPa
• Resistencia a la compresión: DIN EN ISO 604 65 MPa
• Resistencia a la flexión DIN EN ISO 178 50 MPa
• Resistencia al impacto DIN EN ISO 179-1/1eU 21 kJ/m²
• Dureza (Shore D) DIN ISO 7619 75±3
• Resistencia adhesiva DIN EN ISO 4624 25 MPa

Resistencia media a la tracción con un espesor de 1.5mm según DIN 1465

• Acero 1.0338 arenado 21 MPa
• Acero inoxidable V2A arenado 24 MPa
• Aluminio arenado 14 MPa
• Acero galvanizado en caliente 8 MPa

CARACTERÍSTICAS TÉRMICAS

• Resistencia a la temperatura -35°C hasta +120°C
• Tg después del secado a temperatura ambiental (DSC) ~ +64 °C
• Tg después del templado (DSC) +87 °C
• Resistencia al moldeado térmico DIN EN ISO 75-2 +45 °C
• Conductividad térmica DIN EN ISO 22007-4 0,4 W/m·K
• Capacidad térmica DIN EN ISO 22007-4 1,1 J/(g·K)

CARACTERÍSTICAS ELÉCTRICAS

• Resistencia de contacto DIN EN 62631-3-1 5,8·10¹¹ Ω·m
• Magnético no
