Resina Epoxi Resistente Al Desgaste y Abrasión 2,0 Kg WR2
Description

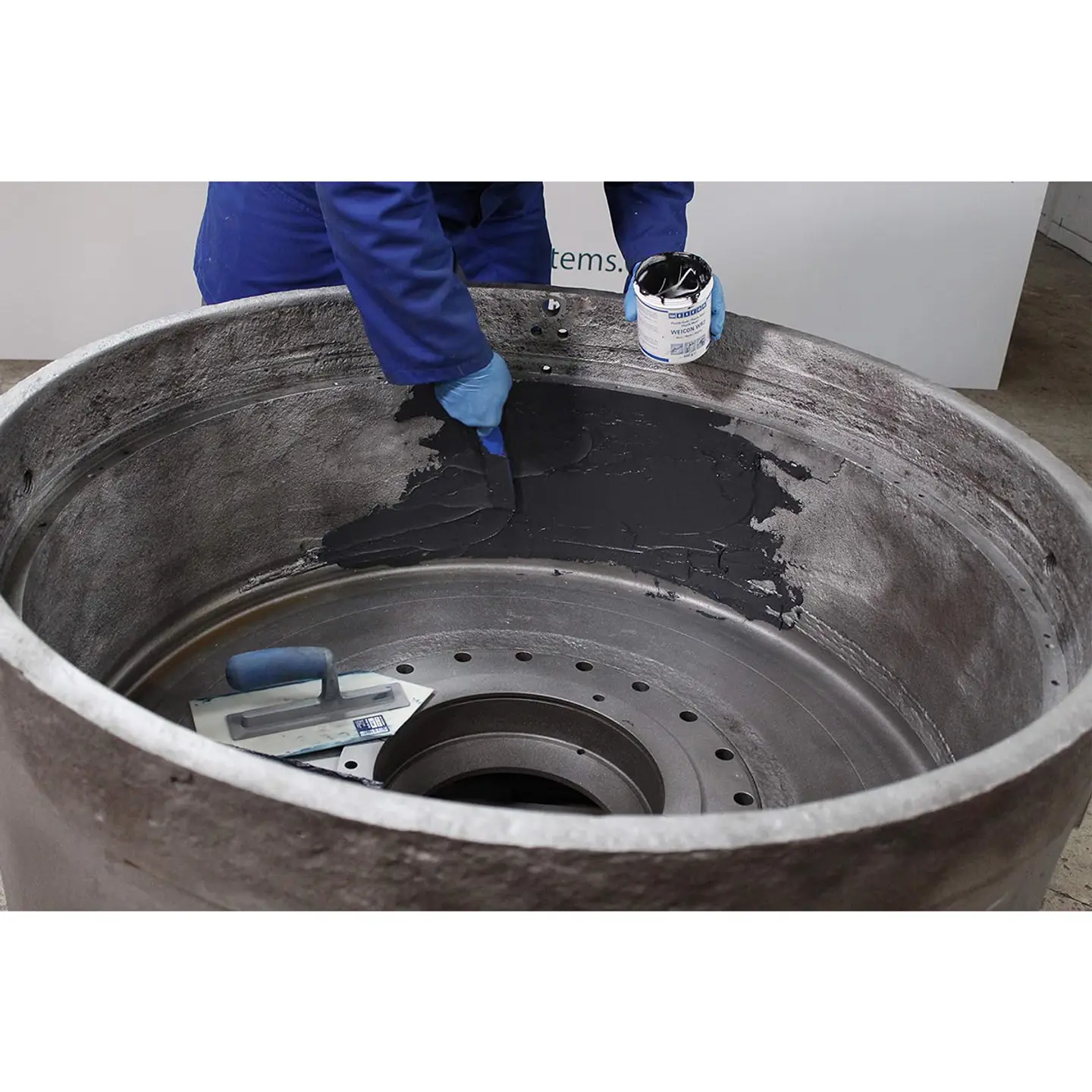

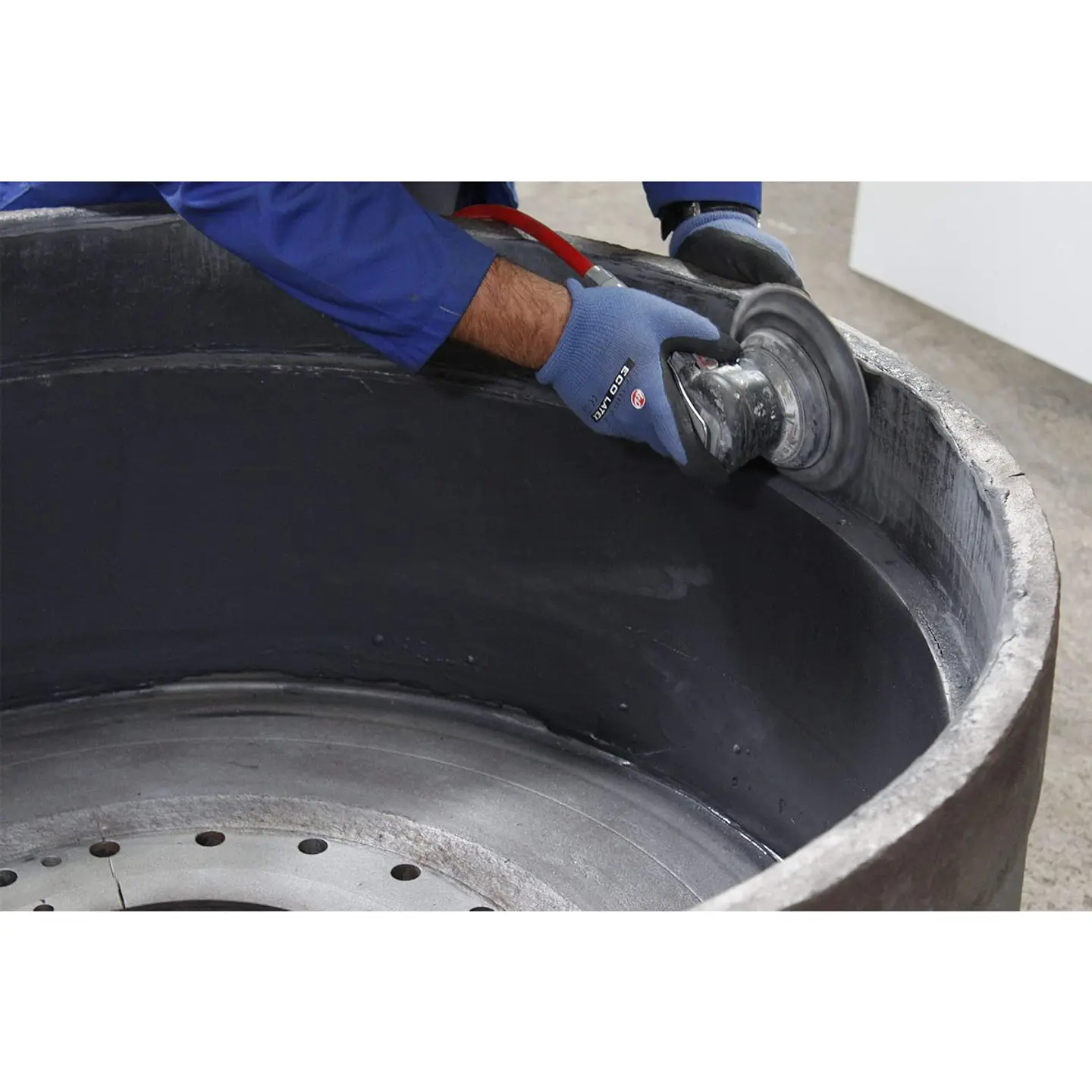

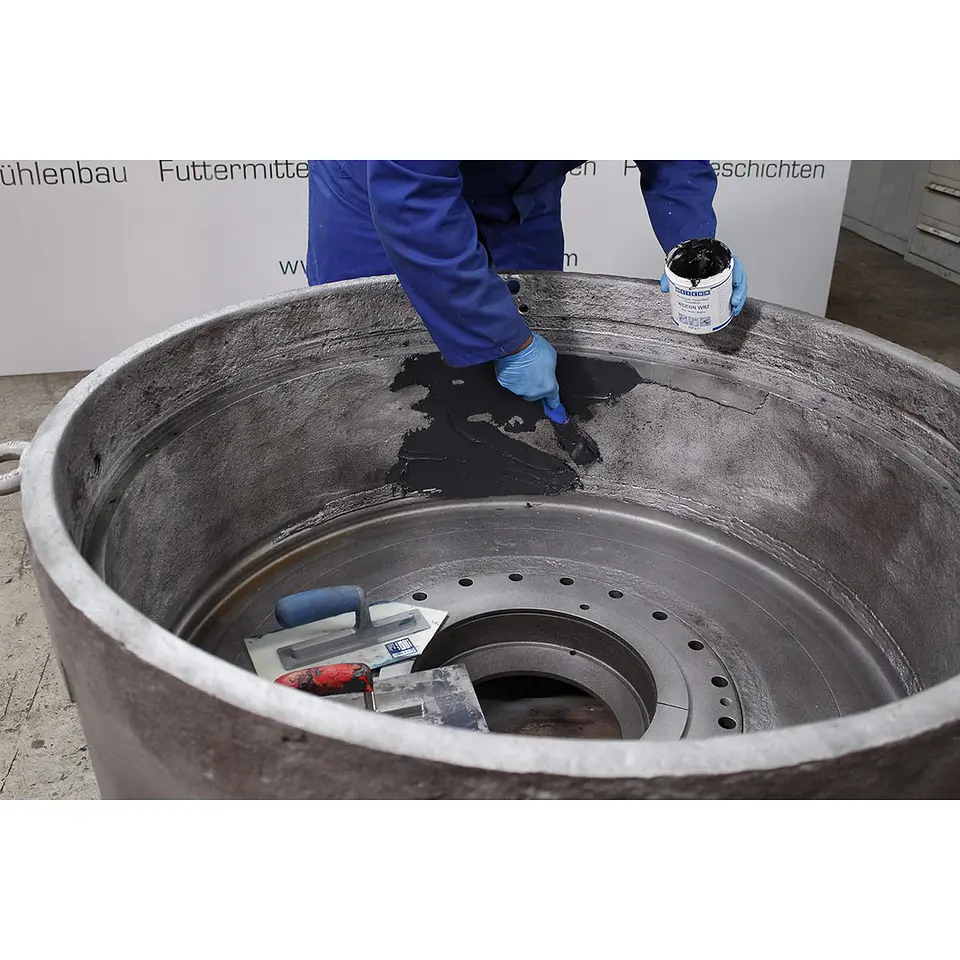

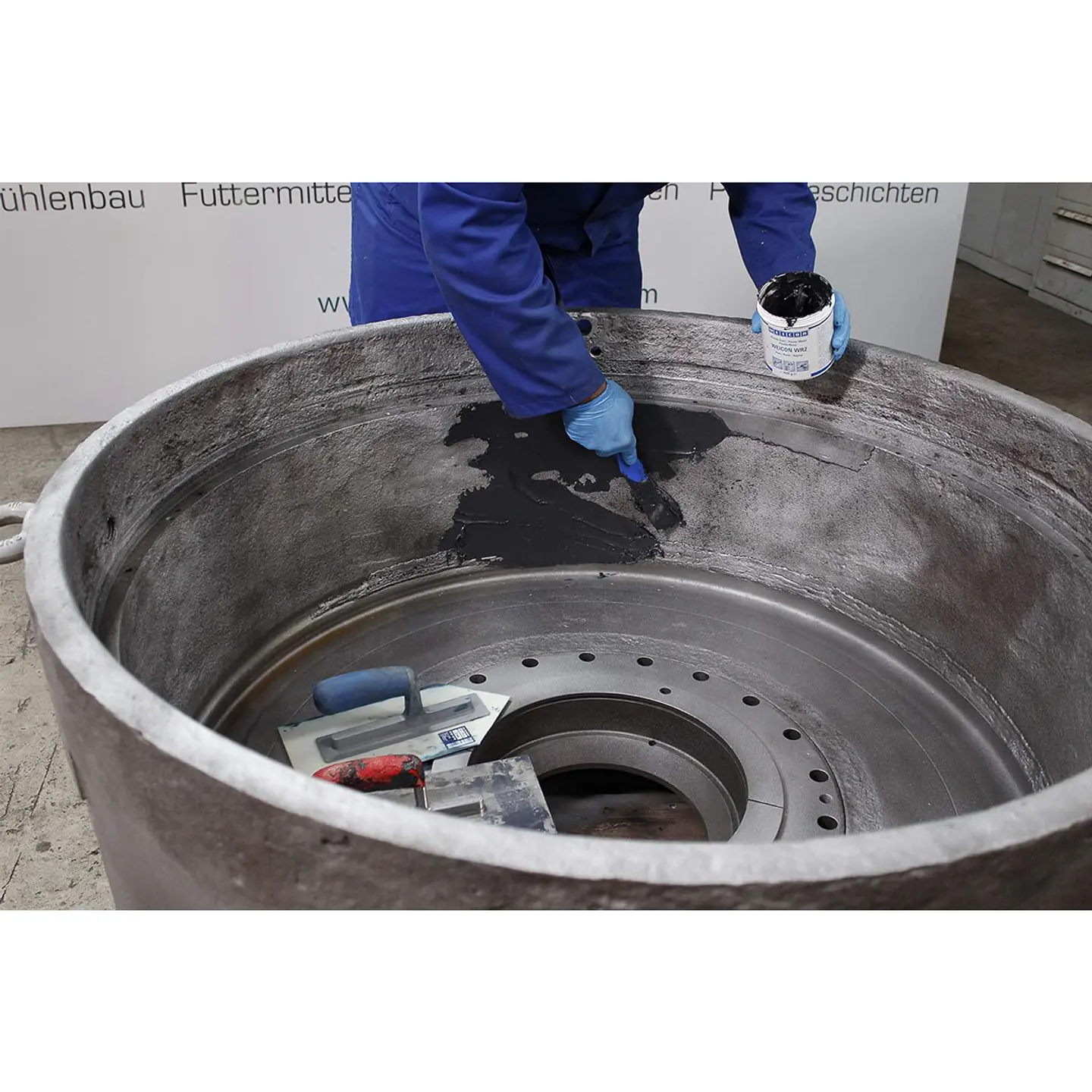

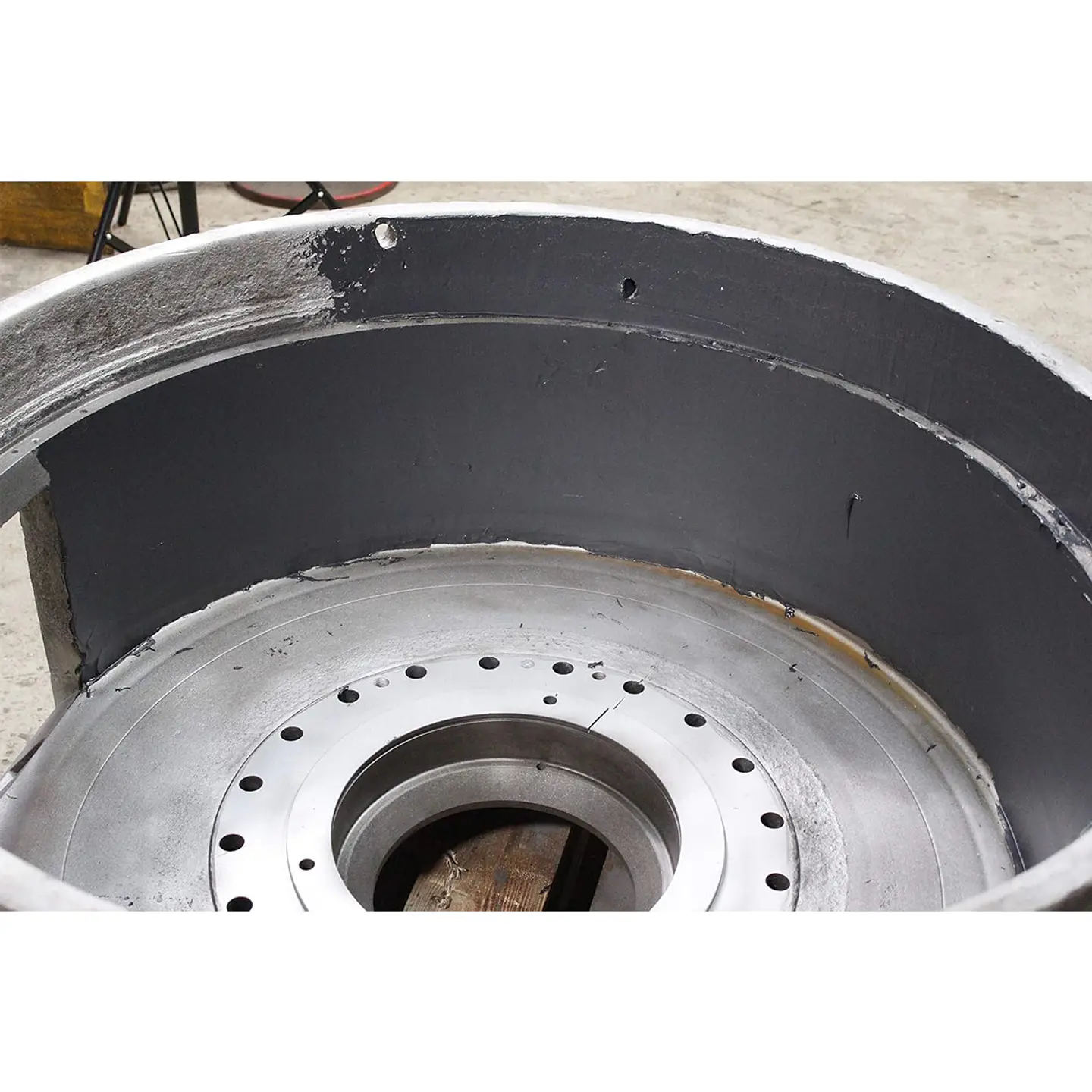

WEICON WR2 es una protección contra el desgaste en forma de pasta y es especialmente adecuado para casos en que no es posible aplicar masas de relleno, por ejemplo, para reparaciones en sistemas de transporte, rieles de guía y pistas de deslizamiento. El sistema de resina epoxi también se utiliza para evitar el desgaste de las superficies metálicas sometidas a gran abrasión y erosión. Sirve como capa base resistente al desgaste antes de recubrir con WEICON Ceramic BL. WR2 puede aplicarse en la construcción de máquinas, instalaciones y aparatos así como en una gran cantidad de otros campos industriales.
- Pastosa
- Rellena de minerales
- Resistente al desgaste
- Alta resistencia a la abrasión
FICHA TÉCNICA
- Base: Epoxi
- Carga: mineral
- Consistencia: pastoso
- Color: antracita
- Temperatura de procesamiento: +15°C hasta +40°C
- Temperatura de los componentes >3 °C above
dew point
- Humedad relativa < 85 %
- Relación de mezcla por peso 100:33
- Relación de mezcla por volumen 100:27
- Viscosidad de la mezcla a +25 °C 560.000 mPa·s
- Densidad de la mezcla 1,9 g/cm3
- Consumo Espesor de la capa 1,0 mm : 1,9 kg/m2
- Espesor máx. de la capa por operación 20 mm
- Tiempo de manipulación a 20°C, mezcla de 500 g 30 min
-
Capa adicional después de (35 % de la resistencia)
4 horas
-
Fuerza final (100 % de la resistencia)
12 horas
-
Encogimiento
0,04 %
-
- determinado tras el curado a
24 h RT + 4 h
60 °C
-
Resistencia a la tracción DIN EN ISO 527-2
: 63 MPa
-
Alargamiento a la rotura (tracción) DIN EN ISO 527-2
: 0,9 %
-
Módulo E (Tracción) DIN EN ISO 527-2
: 8000-8500 MPa
-
Resistencia a la compresión: DIN EN ISO 604
: 115 MPa
-
Resistencia a la flexión DIN EN ISO 178
: 96 MPa
-
Dureza (Shore D) DIN ISO 7619
: 87±3
-
Resistencia adhesiva DIN EN ISO 4624
: 11 MPa
Resistencia media a la tracción con un espesor de 1.5mm según DIN 1465
- Acero 1.0338 tratado con chorro de aren: 16 MPa
-
Acero inoxidable V2A tratado con chorro de arena
: 16 MPa
- Aluminio tratado con chorro de arena
: 9 MPa
- Acero galvanizado en caliente
: 7 MPa
Características térmicas
- Resistencia a la temperatura: -35°C hasta +120°C
- Ta después del secado a temperatura (DSC)
ambiental
: ~ +52 °C
- Tg a temperatura (80 °C) (DSC): +80 °C
- Resistencia al moldeado térmico DIN EN ISO 75-2
: +80 °C
- Conductividad térmica DIN EN ISO 22007-4
: 0,74 W/m·K
- Capacidad térmica DIN EN ISO 22007-4
: 0,77 J/(g·K)
Características eléctricas
- Resistencia de contacto DIN EN 62631-3: 2,15·10^14 Ω·m
- magnético
: no
