Masilla Reparadora De Titanio Alta Temperatura 57 Grs

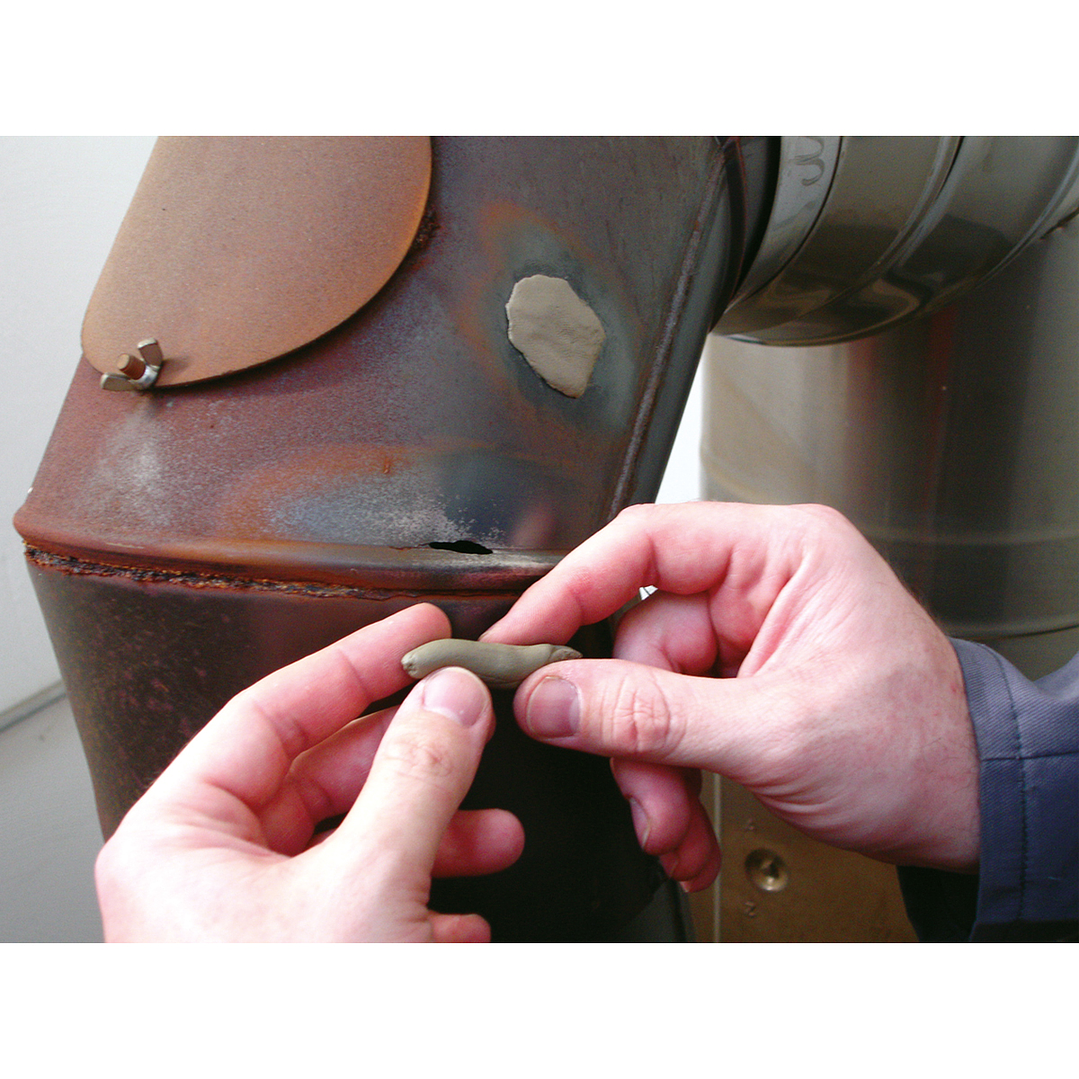

Este producto es apto para reparaciones y uniones duraderas y resistentes al desgaste de piezas de metal, tales como tanques, tuberías, piezas de aluminio, metal ligero y moldeadas por inyección, ejes y cojinetes de fricción, bombas, carcasas y roturas de roscas.

La Masilla Reparadora Titanio puede aplicarse en la construcción de máquinas, instalaciones, tanques y aparatos así como en una gran cantidad de otros campos industriales.

VENTAJAS
* Resistente al desgaste
* Con carga de titanio
* Resistente a temperaturas hasta +280°C (corto tiempo hasta +300°C)

PREPARACION DE LA SUPERFICIE
* Para obtener una perfecta adherencia es necesario que las superficies a unir estén limpias y secas (por ejemplo, limpiar y desengrasar con el Limpiador de Superficies WEICON).

PROCESAMIENTO
* Las Masillas Reparadoras WEICON pueden rellenar en cada operación holguras de un máx. de 15 mm. El tiempo de manipulación especificado se refiere a una preparación de 25 g de material a la temperatura ambiental. Si la cantidad de material preparado es mayor, el endurecimiento es más rápido debido al típico calor de reacción de resinas epoxi (reacción exotérmica). Las temperaturas altas reducen también el tiempo de manipulación y endurecimiento. (Regla general: cada aumento de +10°C sobre la temperatura ambiental reduce a la mitad el tiempo de manipulación y endurecimiento). Las temperaturas bajo +16°C prolongan considerablemente el tiempo de aplicación y endurecimiento. A partir de +5°C aproximadamente ya no tiene lugar reacción alguna.

FICHA TECNICA
* Base: Resina epoxi con carga de titanio
* Consistencia: Pastoso
* Color después del secado: Gris verde
* Relación de mezcla en función del volumen (resina/endurecedor): 1:1
* Densidad de la mezcla: 1,9 g/cm3
* Holgura máxima: 15 mm
* Temperatura de procesamiento: +10 hasta +50 °C
* Temperatura del secado: +6 hasta +65 °C
* Tiempo de manipulación con 25g de mezcla y a +20°C: 30 min
* Sólido a mano (35% de la fuerza final) después: 60 min.
* Resistencia mecánica (50% de la fuerza final) después de: 240 min
* Dureza final (100% de la fuerza) después de: 48 h
* Resistencia a la compresión (DIN 53281-83): 80 N/mm2
* Resistencia media a la tracción y al cizallamiento después de 7 días a +20°C según DIN EN 1465: Acero arenado: 7,5 N/mm2
* Dureza Shore D: 80
* Conductividad térmica (ASTM D 257): 0,5 W/m·K
