Envío gratis para compras superiores a $34.990 por todo Santiago de Chile

Resina Epoxi Resistente A Desgastes 2,0 Kg Weicon WP

$345.060
10490020
+
-
Solo quedan 0 unidades de este producto
TDS_10490020_ES_WEICON_WP_Resina_Epoxi.pdf

WEICON WP es adecuado para la protección de superficies sometidas a cargas pesadas. El revestimiento de acero plástico WEICON WP ofrece una gran resistencia al desgaste, abrasión y a productos químicos.

WEICON WP evita la pérdida de metales y reemplaza aleaciones, baldosas cerámicas o revestimientos de goma hasta ahora convencionales y resistentes al desgaste así como coberturas de metal soldado.

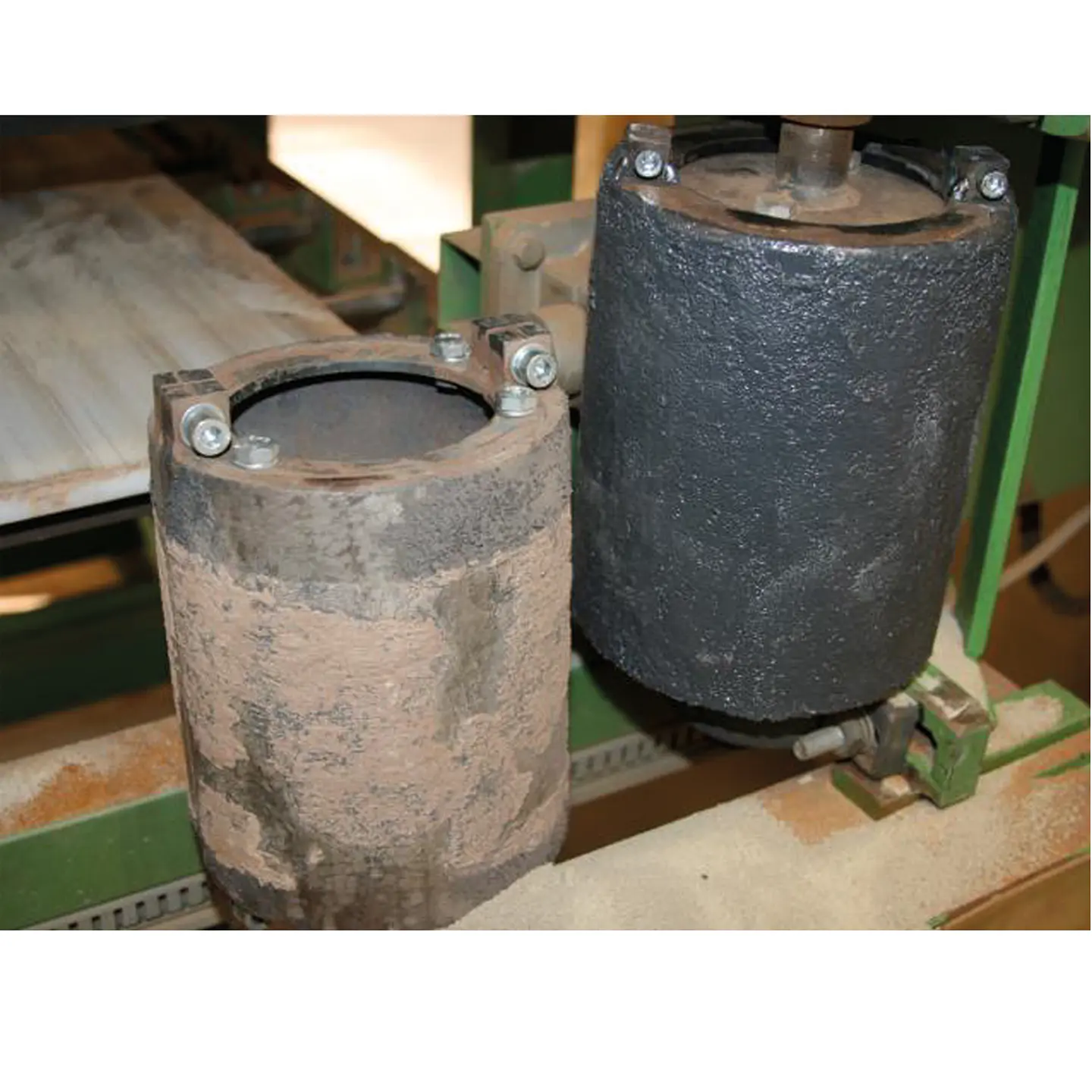

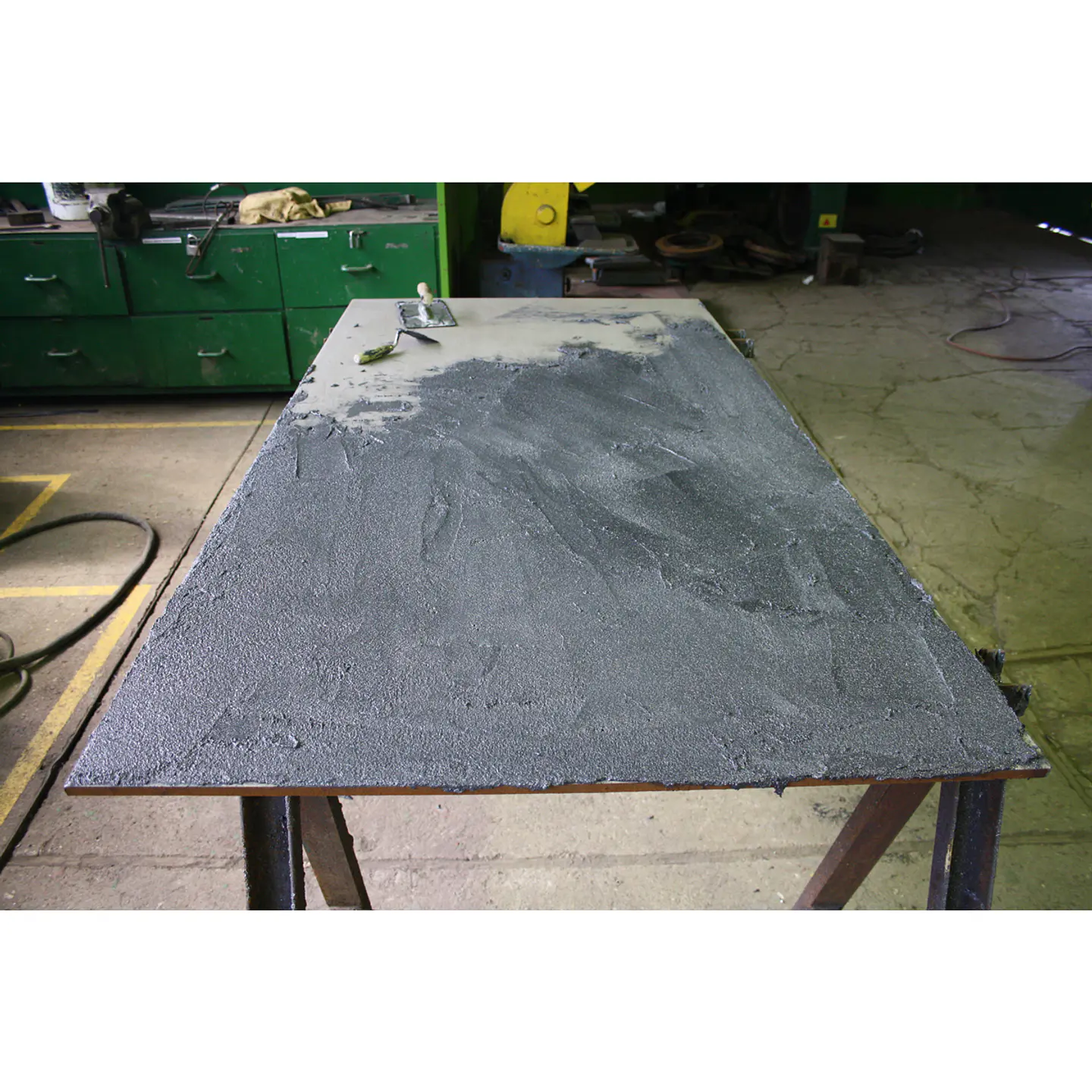

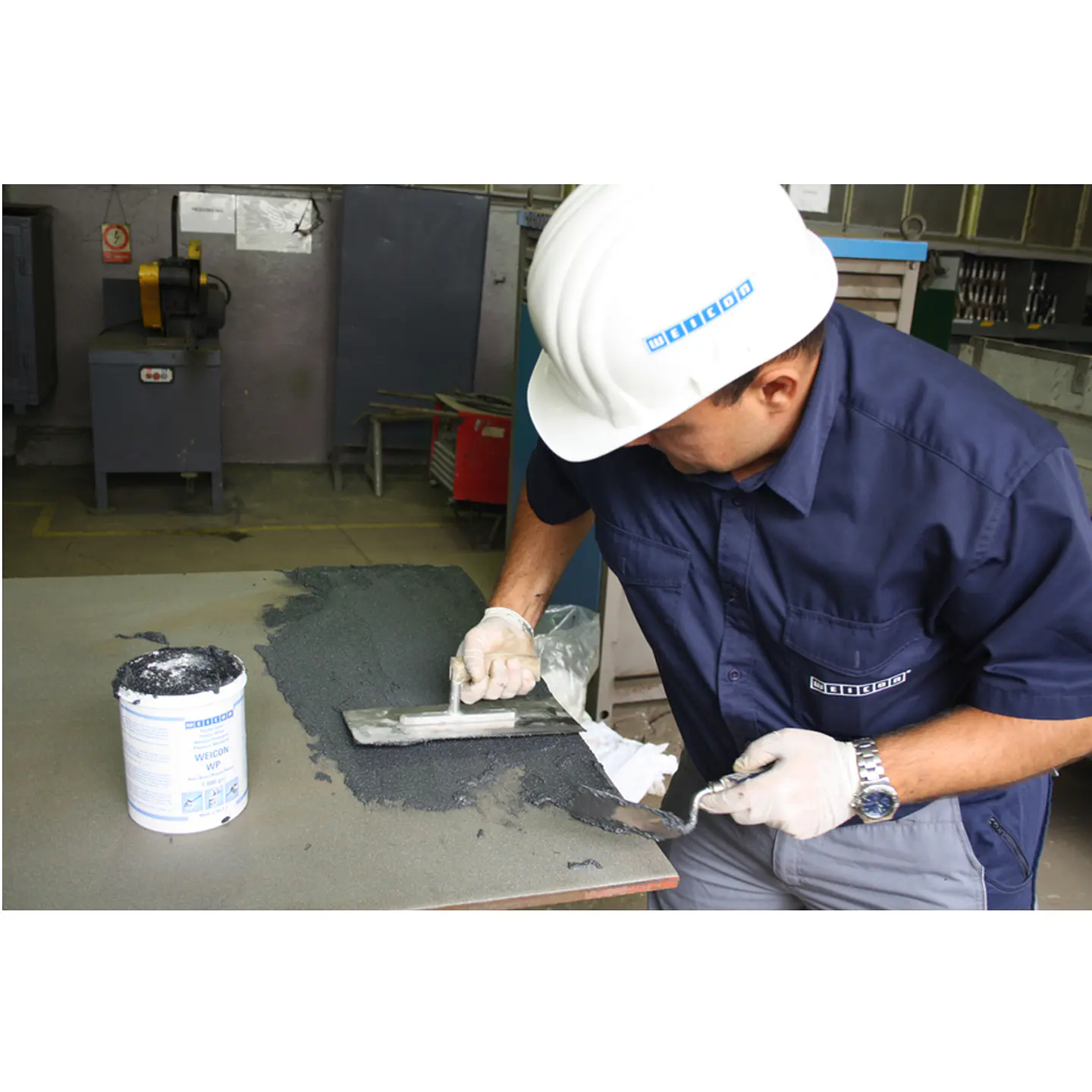

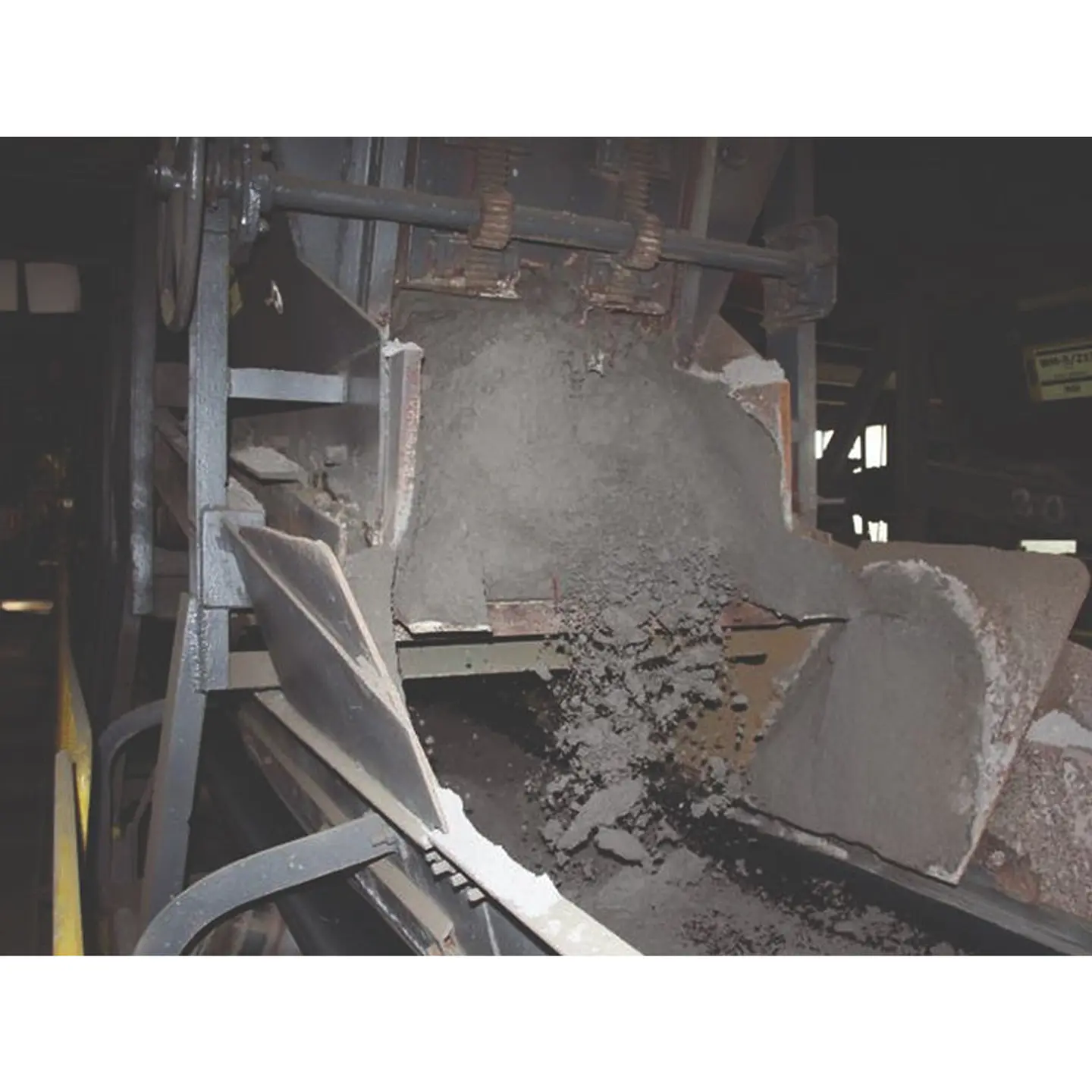

Este producto puede utilizarse tanto para regenerar superficies metálicas desgastadas como también para aplicar revestimientos resistentes al desgaste. La protección es especialmente eficiente, cuando el desgaste es causado por partículas que chocan lateralmente.

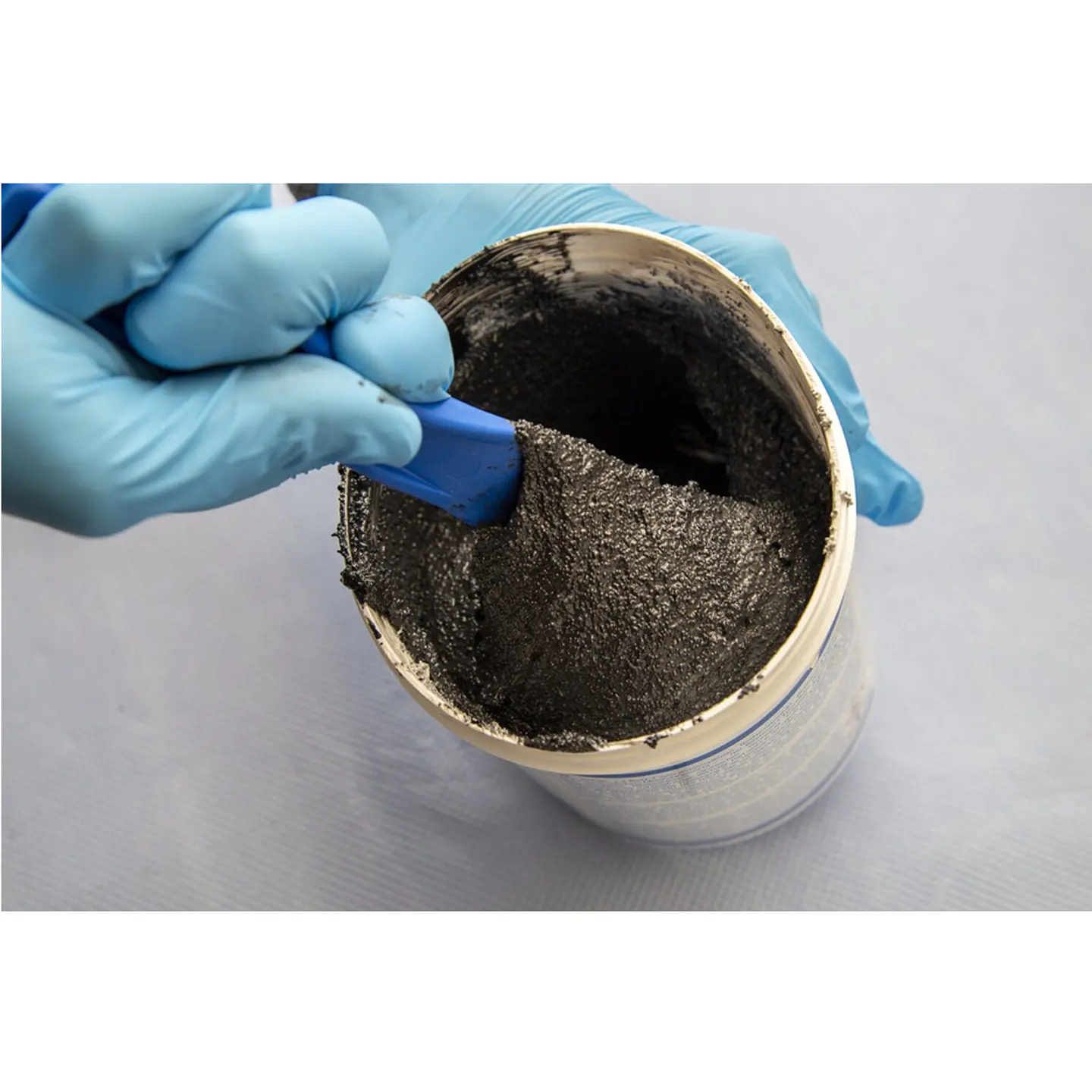

  • Pastoso, alta fuerza
  • Con carga cerámica, extremamente resistente al desgaste Visco-plástico y resistente a impactos

FICHA TECNICA

  • Base: Resina epoxi con carga mineral
  • Propiedad específica: Pastoso, no gotea, resistente al desgaste
  • Color después del secado: gris
  • Relación de mezcla en función del peso (resina/endurecedor) :100:100
  • Densidad de la mezcla con 200g de material: 2,5 g/cm3
  • Viscosidad de la mezcla: 900.000 mPa·s
  • Consumo con 1,0 mm de espesor de la capa: 2,50 kg/m2
  • Espesor máximo de la capa por cada operación de aplicación : 10 mm
  • Tiempo de manipulación a 20°C y con 200g de material : 30 Min.
  • Mecanizable después: 16 h
  • Dureza final después de: 24 h
  • Compresión: 51 Mpa
  • Tracción: 22 Mpa
  • Flexión : 35 Mpa
  • Modulo E: 2.500 - 3.000 Mpa
  • Dureza Shore D (ASTM D 1706): 80
  • Contracción: 0,02 %
  • Tg después del secado a temperatura ambiental : 63,6 °C
  • Tg después del templado (a 120 °C) : 87,3 °C
  • Resistencia a la deformación: +50 °C
  • Resistencia a la temperatura : -35 hasta +120 °C
  • Resistencia específica al volumen : 2,22 · 10^12 Ωm
  • Conductividad de temperatura (23 °C) : 0,466 mm2/s
  • Conductividad térmica : 0,80 W/m·K
  • Capacidad calorífica específica : 0,784 J/(g·K)
  • Código IMPA : 812957/58
" title="YouTube video player
