Envío gratis para compras superiores a $34.990 por todo Santiago de Chile

Resina Epoxi Para Altas Temperaturas 1,0 Kg Weicon HB 300

$166.030
10450010
+
-
Solo quedan 0 unidades de este producto
TDS_10450010_ES_WEICON_HB_300_Resina_Epoxi.pdf
SDS_104501_CL_ES_WEICON_HB_300_Epoxy_Resin.pdf
SDS_104502_CL_ES_WEICON_HB_300_Epoxy_Hardener.pdf

WEICON HB 300 es una pasta con carga de acero resistente a altas temperaturas de hasta +200°C (+392°F) (durante corto tiempo hasta +280°C/+536°F) y se aplica mezclada en una relación 1:1.

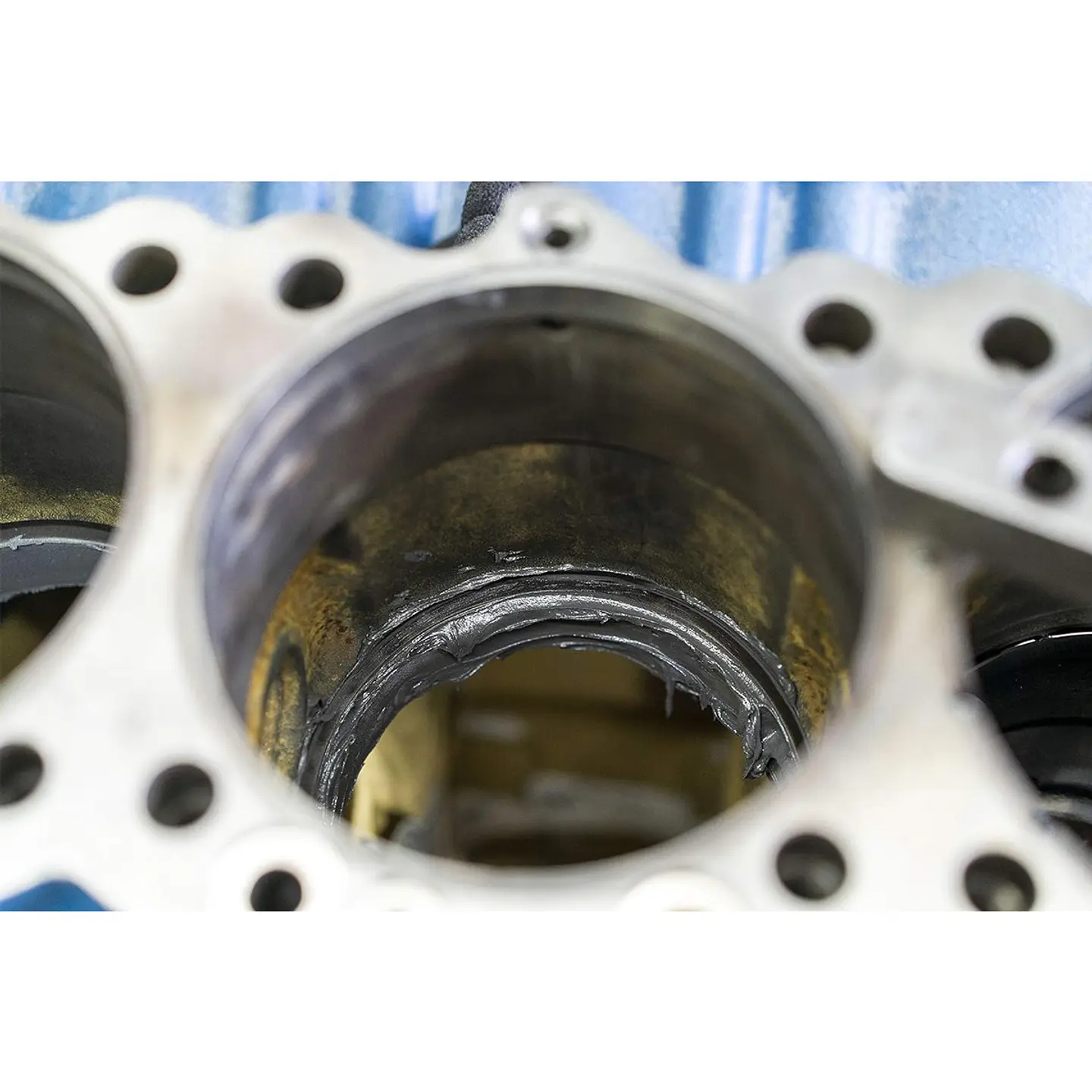

Es sistema epóxico es apto también para aplicarlo sobre superficies verticales y puede utilizarse para reparaciones y uniones de piezas de fundición y de metal, para rellenar cavidades, para reparar daños en tanques, carrocerías y componentes de máquinas y para estanqueizar bombas y tuberías.

El producto puede aplicarse en la construcción de máquinas, instalaciones y aparatos así como en una gran cantidad de otros campos industriales.

  • Pastoso
  • Con carga de acero
  • Resistente a altas temperaturas

FICHA TECNICA

  • Base: Resina epoxi con carga de acero
  • Propiedad específica: Pastoso, resistente a altas temperaturas
  • Color después del secado: Gris oscuro
  • Relación de mezcla en función del peso (resina/endurecedor) : 100:100
  • Densidad de la mezcla con 200g de material: 2,34 g/cm3
  • Viscosidad de la mezcla: 1.700.000 mPa·s
  • Consumo con 1,0 mm de espesor de la capa: 2,34 kg/m2
  • Espesor máximo de la capa por cada operación de aplicación : 20 mm
  • Tiempo de manipulación a 20°C y con 200g de material : 30 Min.
  • Mecanizable después: 12 h
  • Dureza final después de: 24 h
  • Compresión: 100 Mpa
  • Tracción: 27 Mpa
  • Flexión: 42 Mpa
  • Modulo E : 9.500 - 10.000 Mpa
  • Dureza Shore D (ASTM D 1706): 85
  • Contracción: 0,015 %
  • Tg después del secado a temperatura ambiental: 57,1 °C
  • Tg después del templado (a 120 °C) : 92,4 °C
  • Resistencia a la deformación: +120 °C
  • Resistencia a la temperatura: -35 hasta +200, corto tiempo hasta +280 °C
  • Resistencia específica al volumen : 1,49 · 10^13 Ωm
  • Resistencia específica al volumen : 1,49 · 10^13 Ωm
  • Conductividad de temperatura (23 °C) : 0,345 mm2/s
  • Conductividad térmica: 0,53 W/m·K
  • Capacidad calorífica específica: 0,629 J/(g·K)
  • Código ISSA: 75.509.21
  • Código IMPA : 812951
