|
Resina Epoxi Acero Weicon A
Descripción

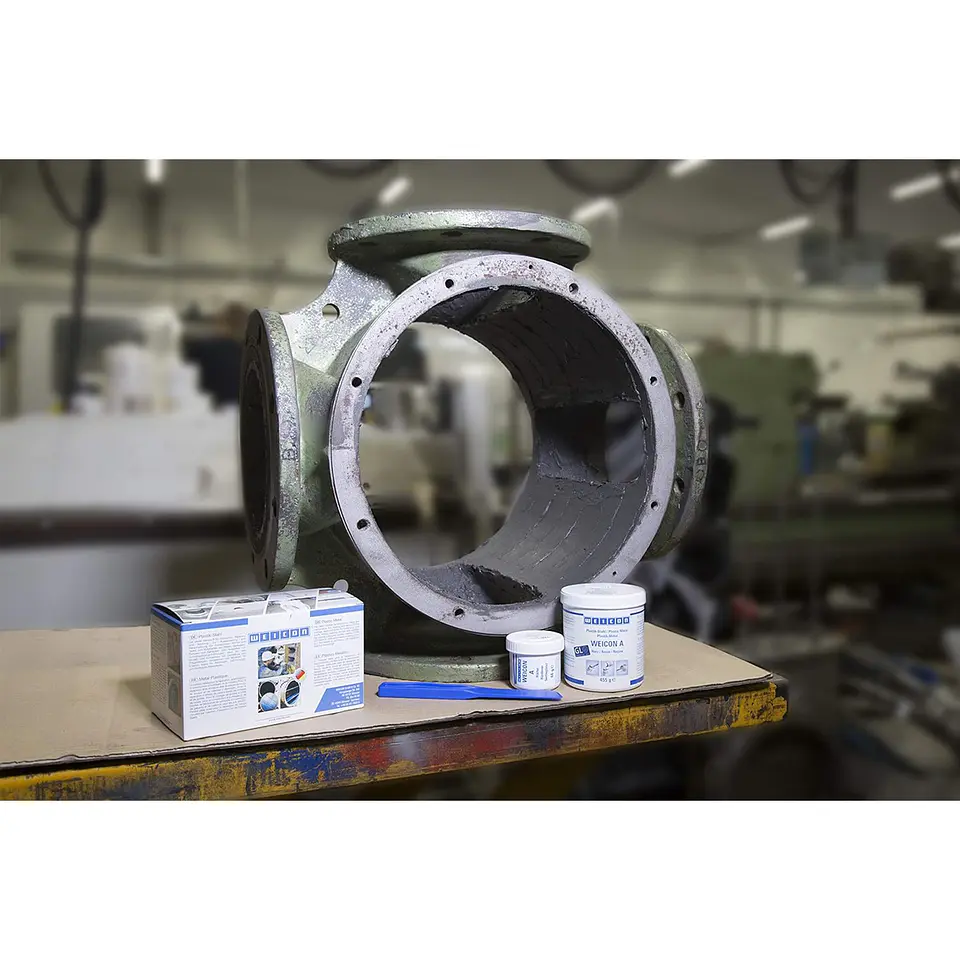

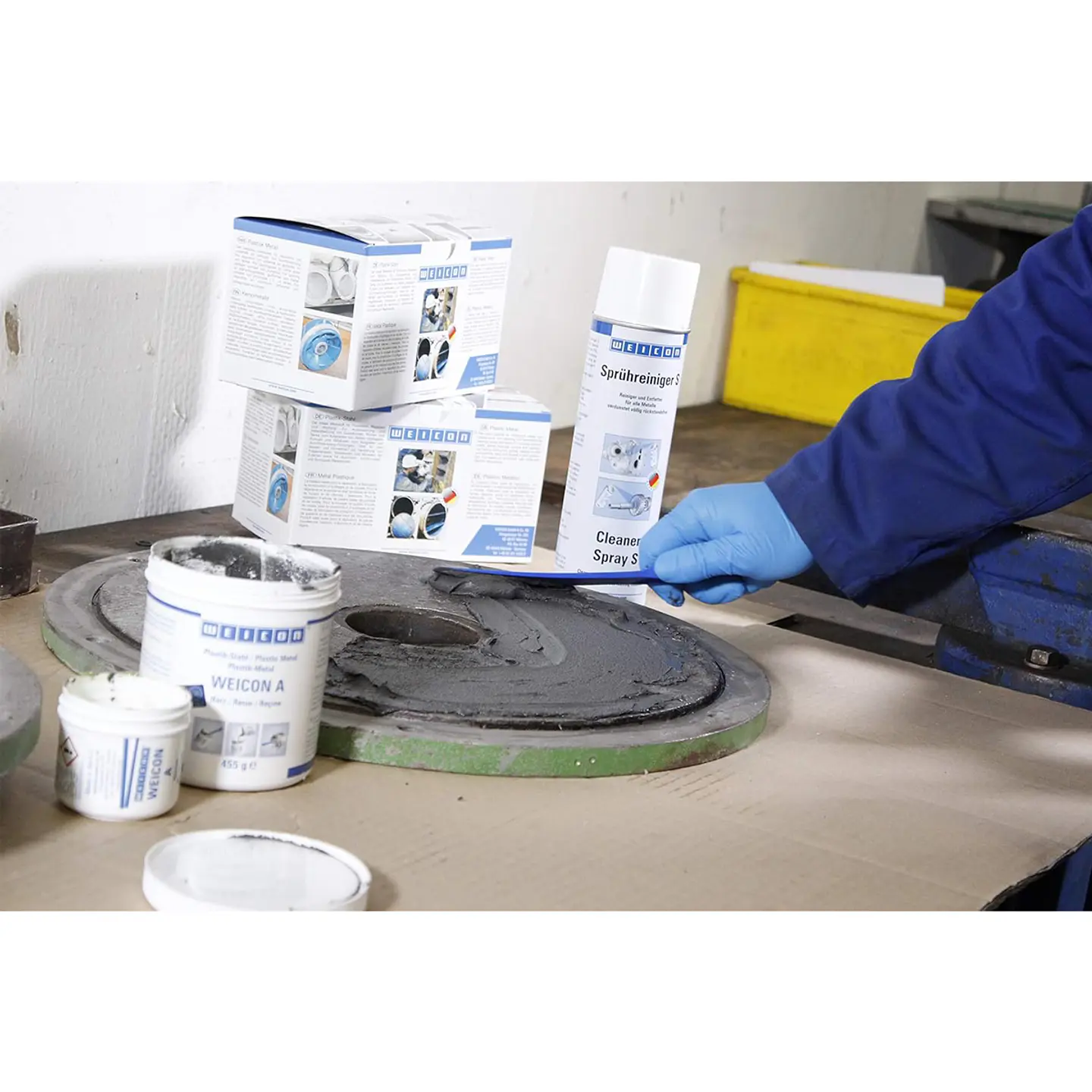

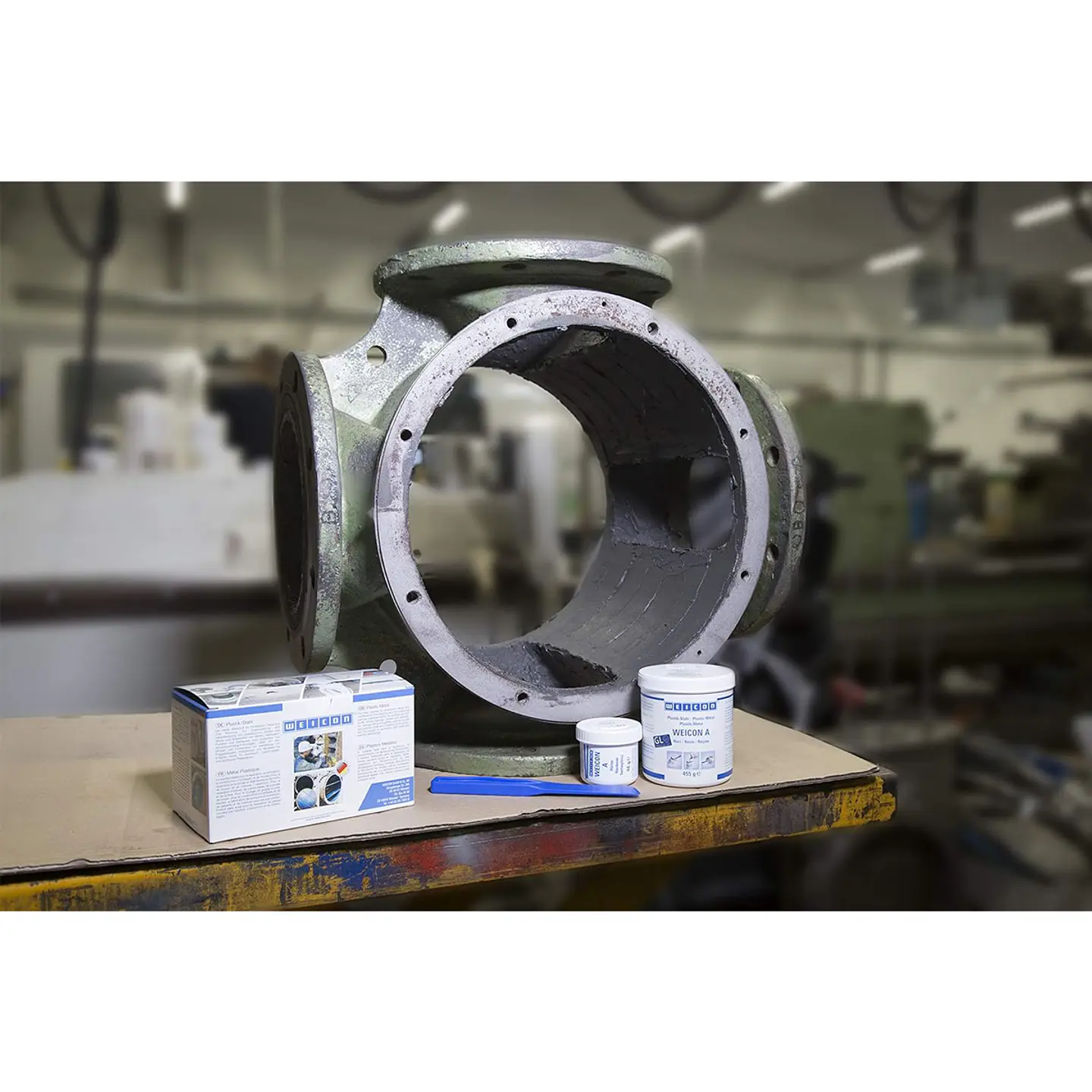

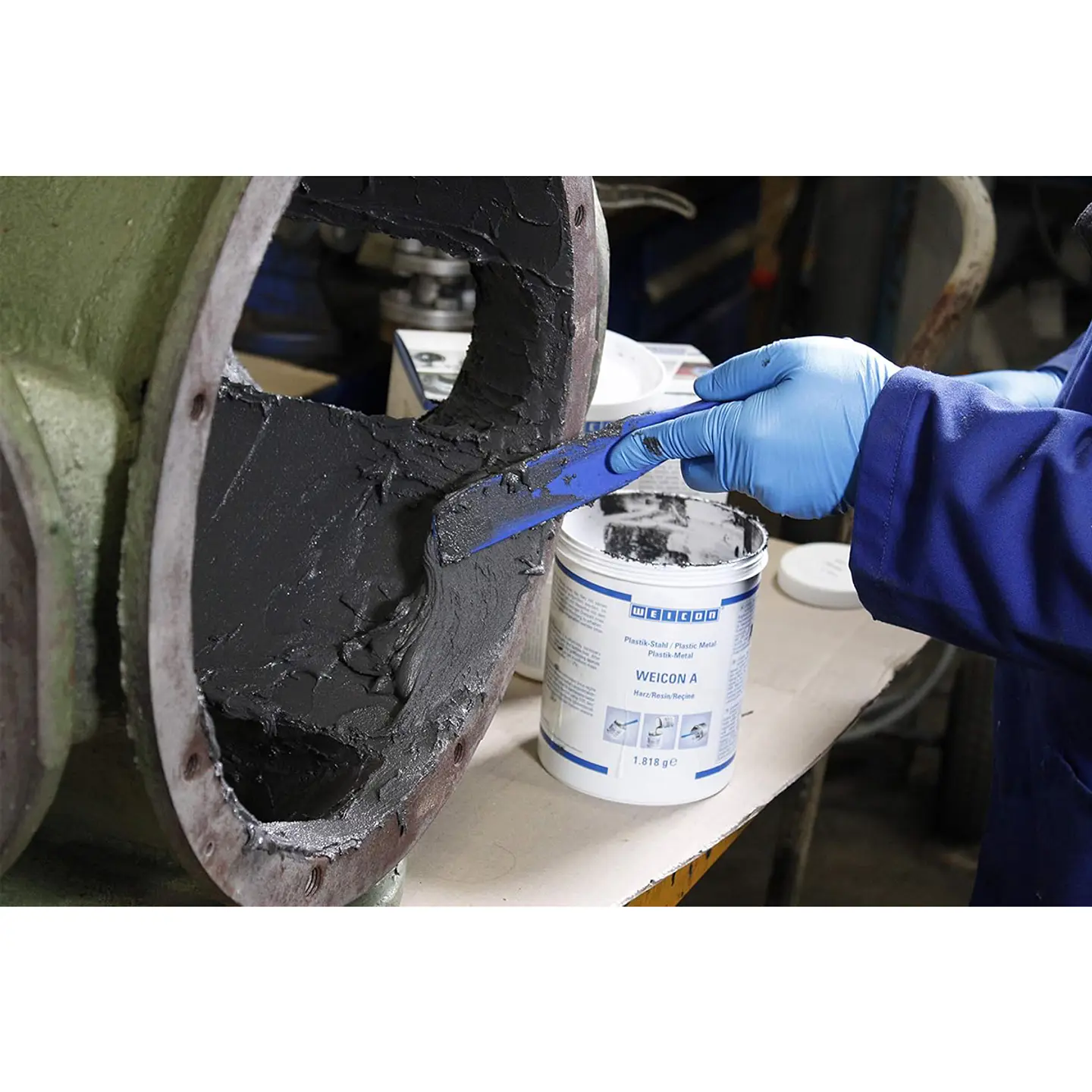

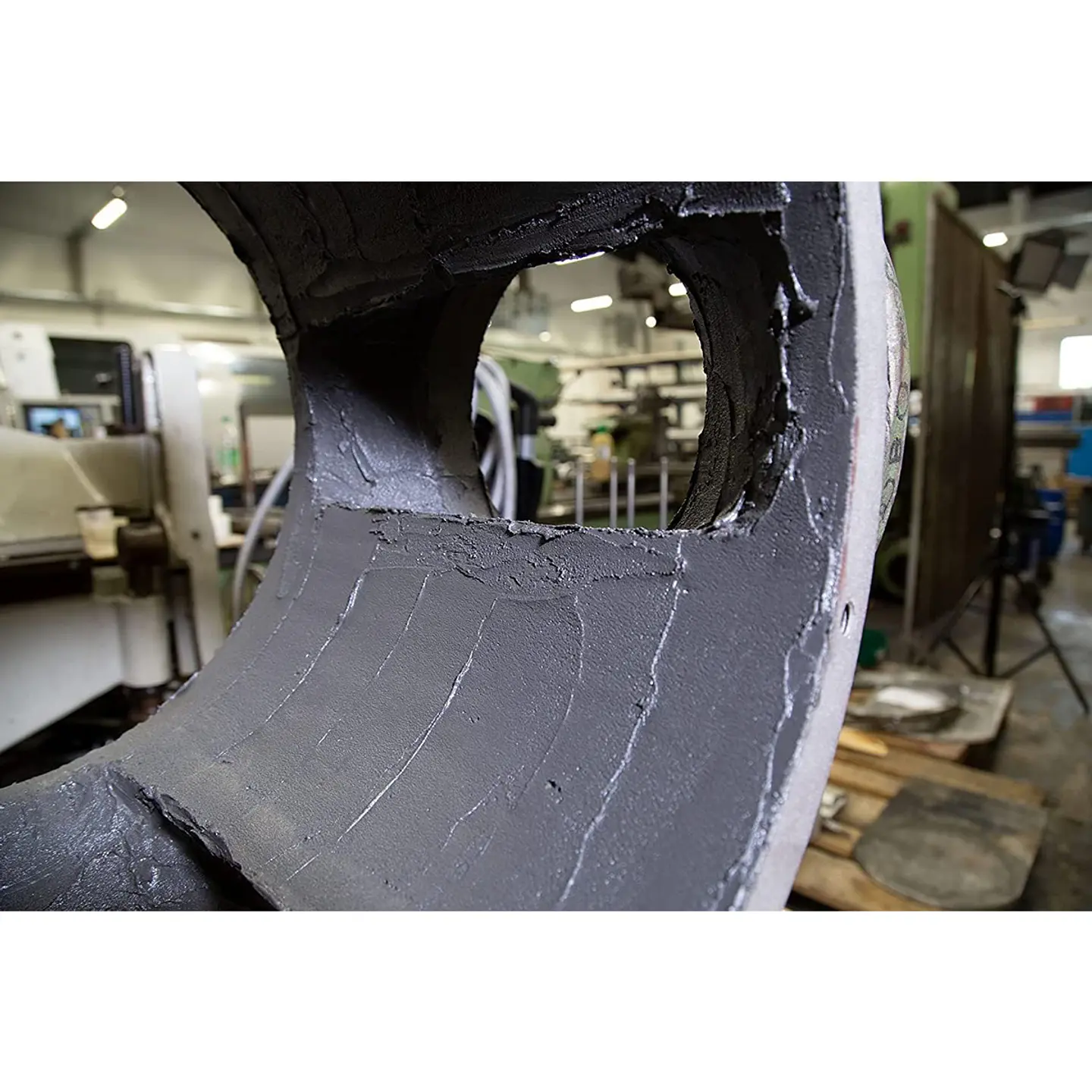

Resina Epoxi WEICON A dispone de un certificado DNV GL y es adecuado especialmente para trabajos de reparación en el sector marítimo. Se usa para la eliminación de daños causados por la corrosión y picaduras en tanques, reparaciones en tubos y partes de hierro fundido así como para la reparación de cáscaras y partes de máquinas.
Otras aplicaciones se encuentran en la construcción de máquinas, herramientas, modelos y dispositivos de sujeción. El sistema de resina epoxi puede ser usado en la construcción de máquinas, herramientas, modelos y moldes así como en una gran cantidad de otros campos.
- Pastoso
- Con carga de acero Certificado por DNV GL
FICHA TÉCNICA
- Base: Resina epoxi con carga de acero
- Propiedad específica: Pastoso
- Color después del secado: Gris oscuro
- Relación de mezcla en función del peso (resina/endurecedor) : 100:10
- Densidad de la mezcla con 200g de material: 2,9 g/cm3
- Viscosidad de la mezcla: 1.000.000 mPa·s
- Consumo con 1,0 mm de espesor de la capa: 2,9 kg/m2
- Espesor máximo de la capa por cada operación de aplicación : 10 mm
- Tiempo de manipulación a 20°C y con 200g de material : 60 Min.
- Mecanizable después: 16 h
- Dureza final después de: 24 h
- Compresión : 80 Mpa
- Tracción: 21 Mpa
- Flexión: 34 Mpa
- Modulo E: 3.500 - 5.000 Mpa
- Dureza Shore D (ASTM D 1706) : 90
- Contracción : 0.015 %
- Tg después del secado a temperatura ambiental : 60,9 °C
- Tg después del templado (a 120 °C) : 78 °C
- Resistencia a la deformación: +65 °C
- Resistencia a la temperatura : -35 hasta +120 °C
- Acero arenado: 11,6 MPa
- Acero inoxidable arenado: 11,6 MPa
- Aluminio tratado con chorro de arena : 7,4 MPa
- Acero galvanizado: 6,9 MPa
- Resistencia específica al volumen : 8,76 * 10^11 Ωm
- Conductividad de temperatura (23 °C) : 0,629 mm2/s
- Conductividad térmica: 0,89 W/m·K
- Capacidad calorífica específica : 0,413 J/(g·K)
- Código ISSA : 75.509.01/02
- Código IMPA : 812901/02
